При монтаже креплений:
- необходимо расчитать количество раструбных соединений, которые должны обеспечивать компенсацию температурных изменений при использовании жесткого вида крепления;
- в раструбных соединениях необходимо использовать резиновые кольца;
- не устанавливать крепления на раструбах;
- допускается использовать не более двух раструбных соединений между креплениями;
- растояние между креплениями, с использованием трубы D 50, в горизонтальных и вертикальных участках не должно превышать 1,6 метра, а с трубой D 110 расстояние не менее 2 метров;
- допускается использование одного компенсационного патрубка между креплениями.
1. Свободная установка (без укладки в бетон)
Ниже в таблицах указаны рекомендуемые расстояния для расстановки неподвижного и подвижного креплений, при этом надо соблюдать следующие правила:
Секции трубы или ответвления, которые укладываются в бетон, считаются установленными на неподвижное крепление.
Для горизонтальных трубопроводов (коллекторов) расстояние между креплениями должно быть 10 наружных диаметров трубы и максимум 2 м.
Для вертикальных трубопроводов (стояков) расстояние между креплениями должно быть 15 наружных диаметров трубы и максимум 3 м, и по крайней мере одно подвижное крепление на этаж.
Для шумопоглощающих систем канализации VALSIR TRIPLUS, SINIKON COMFORT и SILERE, необходимо использовать звукоизолирующие крепления.

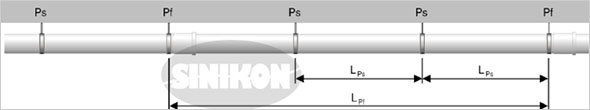

Крепление горизонтальных трубопроводов.
Ps – подвижное крепление; Pf – неподвижное крепление; LPs – расстояние между подвижными креплениями; LPf – расстояние между неподвижными креплениями.
| Диаметр, мм | LPs | LPf |
|---|
| 50 |
0.8 |
Устанавливается на каждом компенсационном патрубке или каждом раструбе. Для систем из полиэтилена на сварке максимальное расстояние составляет 6 диаметров, для систем раструбного соединения - 3 диаметра трубы. |
| 63 | 0.8 |
| 75 | 0.8 |
| 90 | 0.9 |
| 110 | 1.1 |
| 125 | 1.3 |
| 160 | 1.6 |
| 200 | 2.0 |
| 250 | 2.0 |
| 315 | 2.0 |
Крепление вертикальных трубопроводов.
| Диаметр, мм | LPs | LPf |
|---|
| 50 | 1.0 | Устанавливается на каждом компенсационном патрубке или каждом раструбе. Для систем из полиэтилена на сварке максимальное расстояние составляет 6 диаметров, для систем раструбного соединения - 3 диаметра трубы. |
| 63 | 1.0 |
| 75 | 1.1 |
| 90 | 1.4 |
| 110 | 1.7 |
| 125 | 1.9 |
| 160 | 2.4 |
| 200 | 3.0 |
| 250 | 3.0 |
| 315 | 2.0 |

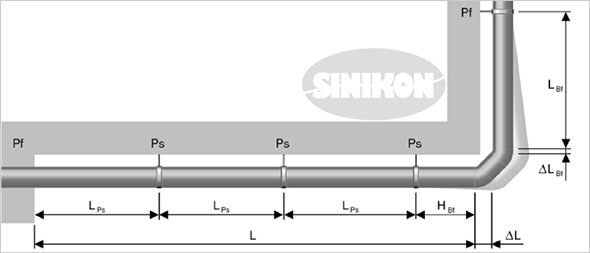

2. Использование гибкости полиэтиленовых сварных труб для компенсации температурных удлинений
Использование гибкости полиэтиленовых сварных труб для компенсации температурных удлинений, в определенных условиях, позволяет отказаться от использования компенсационных патрубков.
Расчет сводится к определению положения неподвижной и подвижной опор от точки поворота трубопровода (выделены красным).
3. Укладка труб в бетон
Монтаж трубопровода может производиться прямо в бетон, типичная ситуация – канализационные отводы, например, в ванной. В отличие от металлических трубопроводов, повышенная упругость пластика позволяет поглощать напряжения, которое возникают в отводах из-за колебаний температуры.
При этом необходимо выполнять ряд условий:
- раструб должен быть покрыт бумажной или полимерной пленкой, чтобы избежать попадания бетона в раструб;
- трубопровод должен быть, по возможности, жестко закреплен, чтобы не произошло смещение трубопровода при заливке бетоном;
- при монтаже трубопровода, который пересекает наружные стены, рекомендуется покрыть его изоляцией.
