Часто у людей, занимающихся самостоятельным ремонтом, возникают вопросы по работе с металлопластиковыми трубами. Каждый трубопровод имеет свои нюансы и правила сборки. Производя монтаж металлопластиковых труб своими руками нужно знать особенности их соединения и крепления. Ведь надежность отопительной или водопроводной магистрали во многом зависти от соблюдения технологии и качества выполняемых работ.
Вариант #1 — компрессионные фитинги
Общие сведения о металлопластиковых трубах на отечественном рынке:
Особенности соединения металлопластиковых труб
Для соединения металлопластиковых труб используют фитинги. Их устанавливают для того, чтобы сделать поворот или разветвление магистрали или в качестве соединения труб разного диаметра. В зависимости от фитингов, которые будут применяться, соединение металлопластиковых труб выполняется либо при помощи обжимных гаек, либо с использованием пресса. Следует учитывать, что скрытая прокладка труб допустима только при использовании пресс-фитингов. В остальных случаях места соединения должны иметь свободный доступ.
Инструменты, необходимые для работы:
Труборез. Использование других подручных инструментов приводит к образованию заусениц, нарушению защитного покрытия изделия или неровному срезу.
Калибратор и фаскосниматель. Помогают придать срезу нужную форму и развальцевать трубу, чтобы не деформировались уплотнители.
Разводной или рожковые ключи для компрессионных фитингов
Пресс-клещи для соединения труб при помощи пресс-фитингов. Использование электрического инструмента облегчает процесс.
Подготовка металлопластиковых труб, до того как соединить их между собой, одинакова для любого варианта. Отмерив необходимый отрезок изделия, производят обрезку строго под прямым углом. Делать замеры труб необходимо с учетом длины, входящей в фитинг. Если при этом произошла деформация трубы ее нужно выровнять при помощи калибровщика. С его же помощью с торца изделия снимают внутреннюю фаску. Наружную удаляют фаскоснимателем. Инструмент необходимо подбирать в зависимости от размера труб. Далее действуют в зависимости от способа соединения.
Вариант #1 — компрессионные фитинги (см. Рис.1)
Перед использованием цанговых фитингов необходимо убедиться в наличии уплотнительных колец на хвостовике изделия и диэлектрических прокладок. Затем затяжную гайку накидывают на конец трубы. Далее надевают обжимное кольцо. В случае использования обжимного кольца в форме конуса, надевать его на трубу начинают с более узкой стороны.
После чего вставляют хвостовик детали в трубу с небольшим усилием. Для уплотнения соединения используют паклю или лен с герметиком. На корпус фитинга надевают накидную гайку и закручивают. Желательно использовать 2 ключа, один из которых помогает затянуть гайку, когда второй фиксирует корпус детали. Закручивая накидную гайку, регулируйте давление, чтобы деталь не треснула.
Перед тем как надеть пресс-фитинг с него необходимо снять гильзу и проверить наличие уплотнителей и прокладки. После этого на конец трубы надевают хвостовик детали, приложив небольшое усилие. При этом труба должна быть видна в контрольных окошках фитинга. Обратите внимание, что край трубы, вставленной в фитинг, должен равномерно прилегать к детали по всему периметру. В противном случае придется обрезать ее повторно, иначе соединение будет ненадежным.
Как подготовить пресс-клещи для работы с металлопластиковыми трубами? Перед использованием, рукоятки инструмента нужно развернуть на 180° и вставить вкладыши соответствующие размеру трубы. Сомкнув рукоятки, проверяют правильность положение вкладышей. Раскрыв инструмент, вставляют конец трубы с фитингом и смыкают рукоятки до упора. Неразъемное соединение готово. Нельзя делать повторный обжим пресс-клещей. Смыкание рукояток инструмента должно быть выполнено однократно.
Как пользоваться электрическим прессом, можно посмотреть на видео:
Достоинства соединения:
соединение надежно и долговечно;
регулярной проверки не требуется;
соединение можно «прятать» в стену и использовать для монтажа «теплого пола».
Недостатки:
требуется специальный дорогостоящий инструмент для прессовки и опыт работы с ним;
некачественно выполненное соединение может дать течь;
невозможность повторного использования.
Вариант #2 — пуш-фитинги
Не требуется никакого дополнительного инструмента для соединения труб при помощи пуш-фитингов. Для соединения трубу вставляют в пуш-фитинг до упора. В смотровом окошке при этом должно быть видно конец трубы. После соединения всей магистрали подключают воду. При этом клин фитинга проталкивается и зажимается, что препятствует протечке.
Более подробно об этом виде фитингов можете посмотреть на видео:

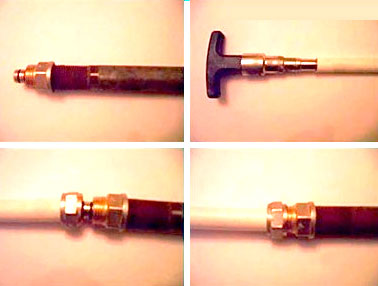

Вариант #3 — цанговые фитинги (см. Рис.2.)
Соединение труб из разных материалов выполняется при помощи цангового фитинга. Если трубы разного размера то резьба детали должна соответствовать изделию из металла, а остальные составляющие трубе из металлопластика.
На металлическую трубу надевают фитинг, обмотав ее для начала паклей. На край подготовленной металлопластиковой трубы надевают гайку и шайбу. Затем соединяют их между собой и закручивают гайку.
Прежде чем надеть компрессионный фитинг на металлопластиковую трубу необходимо проверить наличие уплотнительных резинок, диэлектрической прокладки и их целостность
Достоинства соединения:
легкость монтажа;
не нужно использовать дорогостоящее оборудование;
возможность многократного использования.
Недостатки:
на монтаж затрачивается много времени;
соединение с использованием цанговых фитингов нельзя замуровывать в стены;
требуется периодическая проверка соединения.
Вариант #2 — пуш-фитинги
Достоинства:
легкость и быстрота применения;
для работы не нужны дополнительные инструменты;
неразъемное соединение;
долговечность;
пригодно для замуровывания готовое соединение можно вращать.
Недостатки:
дороговизна пуш-фитингов;
требуется выдержка после монтажа в три часа.
Вариант #3 — цанговые фитинги
Рис. 2.
Для труб разного диаметра берут фитинг соответствующий размерам металлопластиковой трубы кроме детали с резьбой. Она подбирается по размеру металлической трубы.
